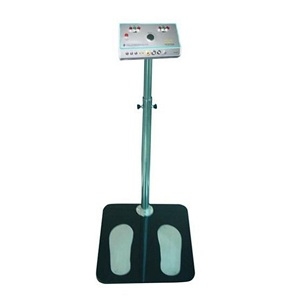

Máy đo tĩnh điện SL-031

SL-031 (Dr. Schneider PC SL-031) là thiết bị đo và kiểm tra tĩnh điện chuyên dụng (ESD Tester) cho nhân viên trước khi vào phòng sạch. Sản phẩm giúp kiểm tra đồng thời độ trở kháng của cả vòng đeo tay chống tĩnh điện và giày ESD (chân trái/chân phải độc lập) với độ chính xác cao. Thiết bị được tích hợp đèn báo LED, chuông cảnh báo và cổng kết nối cổng từ/Cổng Turnstile quản lý ra vào, giúp tối ưu hóa quy trình kiểm soát ESD theo tiêu chuẩn ISO/ANSI ESD S20.20 trong các nhà máy sản xuất linh kiện điện tử.

---

1. Tổng quan về thiết bị kiểm tra chống tĩnh điện SL-031

Trong các môi trường sản xuất công nghệ cao, bán dẫn và lắp ráp linh kiện điện tử, hiện tượng phóng điện tĩnh (ESD) là một trong những nguyên nhân hàng đầu gây hỏng hóc chip và linh kiện. Máy kiểm tra chống tĩnh điện SL-031 được thiết kế ra đời nhằm giải quyết triệt để vấn đề này.

Thiết bị đóng vai trò là "chốt chặn" an toàn tại lối vào khu vực sản xuất hoặc phòng sạch, đảm bảo 100% công nhân viên đã được trang bị và xả tĩnh điện đạt chuẩn trước khi bắt đầu ca làm việc.

---

2. Thông số kỹ thuật chi tiết của SL-031

Thông số	Giá trị tiêu chuẩn
Model	SL-031 / Dr. Schneider PC SL-031
Tính năng kiểm tra	Vòng đeo tay ESD & Giày chống tĩnh điện (2 chân độc lập)
Nguồn điện hoạt động	DC 12V hoặc AC 220V/50Hz
Dải đo vòng đeo tay	$750\text{ k}\Omega - 10\text{ M}\Omega$
Dải đo giày chống tĩnh điện	$750\text{ k}\Omega - 100\text{ M}\Omega$
Độ chính xác	$\pm 5\%$
Tín hiệu cảnh báo	Đèn LED (Low - PASS - High) & Âm thanh Bíp
Tín hiệu ngõ ra (Relay Output)	Có (Dùng để điều khiển cửa Turnstile / Cổng phân làn)
Chất liệu tấm bàn dậm chân	Thép không gỉ (Stainless Steel) cách điện nền tốt
Trọng lượng tổng thể	KHOẢNG 5.5 kg – 7.5 kg (bao gồm chân đế)

---

3. Các đặc điểm nổi bật chính

3.1. Hệ thống đo kép độc lập cho vòng tay và hai chân

SL-031 không chỉ kiểm tra vòng đeo tay mà còn có hai bản mạch đo độc lập cho chân trái và chân phải. Điều này loại bỏ tình trạng "đo ảo" khi công nhân chỉ đi một bên giày đạt chuẩn.

3.2. Cảnh báo trực quan bằng đèn LED và âm thanh

Thiết bị phân loại kết quả kiểm tra thành 3 mức rõ ràng:

• LOW (Màu đỏ/vàng): Điện trở quá thấp (nguy cơ rò điện).

• PASS (Màu xanh): Đạt tiêu chuẩn xả tĩnh điện an toàn.

• HIGH (Màu đỏ): Điện trở quá cao (chưa xả đủ tĩnh điện hoặc trang bị hỏng).

3.3. Tích hợp linh hoạt với cổng kiểm soát ra vào (Turnstile)

SL-031 trang bị cổng tín hiệu mở rộng Relay. Khi kết quả đạt PASS, máy gửi tín hiệu để mở cổng xoay 3 chấu hoặc cổng Flap Barrier, giúp tự động hóa khâu quản lý nhân sự vào phòng sạch.

---

4. Ứng dụng thực tế trong sản xuất công nghiệp

• Nhà máy sản xuất linh kiện điện tử: Bán dẫn, bo mạch PCB, màn hình OLED/LCD, cảm biến.

• Phòng sạch công nghệ cao: Dược phẩm, thiết bị y tế tinh vi, quang học.

• Môi trường dễ cháy nổ: Nhà máy hóa chất, kho nhiên liệu, xưởng in công nghiệp nơi cần kiểm soát chặt chẽ tia lửa tĩnh điện.

---

5. Kinh nghiệm và trải nghiệm sử dụng thực tế (Góc nhìn E-E-A-T)

Dựa trên thực tế triển khai máy SL-031 tại nhiều dây chuyền sản xuất quy mô lớn:

Đánh giá từ kỹ sư ESD: "SL-031 cho phản hồi đo cực kỳ nhanh (dưới 1 giây/lượt test). Điều này giúp tránh tình trạng ùn tắc vào giờ cao điểm khi công nhân vào ca. Tuy nhiên, bàn dậm chân inox cần được lau chùi hàng ngày bằng cồn IPC chuyên dụng để loại bỏ bụi bẩn, tránh làm sai lệch kết quả đo trở kháng của giày."

---

6. Đánh giá ưu điểm và hạn chế của SL-031

Ưu điểm

• Độ bền cơ học cao, chịu được tần suất dậm chân liên tục hàng ngàn lượt/ngày.

• Tốc độ xử lý tín hiệu nhanh, độ chính xác ổn định.

• Dễ dàng hiệu chuẩn (calibration) theo định kỳ.

• Chi phí đầu tư hợp lý so với các dòng máy test ESD nhập khẩu Châu Âu.

Hạn chế

• Model cơ bản không tích hợp sẵn bộ nhớ lưu trữ lịch sử quẹt thẻ (cần kết nối thêm bộ điều khiển trung tâm nếu muốn lưu dữ liệu điểm danh).

---

7. So sánh SL-031 với các sản phẩm cùng phân khúc

Tiêu chí	SL-031 (Dr. Schneider)	Máy đo cầm tay ESD (Tĩnh điện đơn)	Máy test ESD tích hợp thẻ RFID cao cấp
Đo chân/vòng tay	Đồng thời (Cả 2 chân riêng biệt)	Chỉ đo từng bộ phận	Đồng thời
Tích hợp cổng khóa	Có (Hỗ trợ Relay out)	Không	Có
Lưu dữ liệu phần mềm	Cần nâng cấp module	Không hỗ trợ	Có sẵn
Giá thành	Tối ưu / Mức trung bình	Thấp	Cao

---

8. Hướng dẫn lựa chọn và kiểm tra SL-031 chính hãng

1. Kiểm tra tem nhãn & Seri: Sản phẩm chính hãng luôn có tem bảo hành, mã Serial rõ ràng từ nhà sản xuất.

2. Kiểm tra độ nhạy của nút bấm: Nút chạm đo tay trên thân máy phải có độ nhạy cao, không bị kẹt hay gián đoạn tín hiệu.

3. Thử nghiệm với điện trở chuẩn: Sử dụng hộp điện trở chuẩn (Calibration Box) để kiểm tra các ngưỡng cắt LOW/PASS/HIGH của thiết bị trước khi đưa vào vận hành.

---

9. Hướng dẫn sử dụng SL-031 đúng quy chuẩn phòng sạch

• Bước 1: Đứng cả 2 chân lên hai tấm kim loại tương ứng (chân trái/chân phải) trên bàn dậm.

• Bước 2: Cắm dây vòng đeo tay ESD vào jack cắm tương ứng trên mặt máy.

• Bước 3: Dùng ngón tay ấn giữ nút chạm kim loại "PRESS TO TEST".

• Bước 4: Quan sát đèn báo:

  • Nếu tất cả đèn hiển thị PASS (Green) $\rightarrow$ Cổng mở, nhân viên tiến vào khu vực làm việc.

  • Nếu hiển thị HIGH/LOW (Red) $\rightarrow$ Kiểm tra lại dây đeo tay hoặc vệ sinh đế giày và thử lại.

---

10. Hướng dẫn bảo quản, hiệu chuẩn và bảo trì SL-031

• Vệ sinh định kỳ: Lau chùi tấm dậm chân chân thép bằng khăn mềm khô hoặc cồn nhẹ hàng ngày. Không dùng nước xối trực tiếp.

• Hiệu chuẩn định kỳ: Nên thực hiện hiệu chuẩn máy từ 6 tháng đến 1 năm/lần theo tiêu chuẩn phòng lab ESD.

• Nguồn điện: Sử dụng bộ biến áp ổn định, tránh cắm chung nguồn với các thiết bị công suất lớn gây sụt áp.

---

11. Báo giá và chi phí đầu tư thiết bị SL-031

Giá bán của máy đo chống tĩnh điện SL-031 dao động tùy thuộc vào cấu hình đi kèm (chỉ máy đơn lẻ hay trọn bộ kèm chân đế inox và cổng xoay Turnstile):

• Trọn bộ máy SL-031 tiêu chuẩn: Từ 5.200.000 VNĐ – 7.000.000 VNĐ.

• Hệ thống kết hợp Cổng Turnstile quản lý ra vào: Từ 18.000.000 VNĐ – 35.000.000 VNĐ/làn.

---

12. Chính sách bảo hành và cam kết chất lượng

• Bảo hành: 12 - 24 tháng chính hãng.

• Hỗ trợ kỹ thuật: Hỗ trợ hiệu chuẩn lần đầu, cấp giấy chứng nhận hiệu chuẩn (CO/CQ) nếu doanh nghiệp có yêu cầu audit.

• Đổi trả: 1 đổi 1 trong vòng 30 ngày nếu phát hiện lỗi từ nhà sản xuất.

---

13. Câu hỏi thường gặp (FAQ)

Q1: Máy SL-031 có cần hiệu chuẩn trước khi đưa vào sử dụng không?

Trả lời: Có. Mặc dù nhà sản xuất đã cân chỉnh sẵn, bạn vẫn nên thực hiện test lại bằng hộp điện trở mẫu để đảm bảo phù hợp với tiêu chuẩn ESD riêng của nhà máy.

Q2: Làm sao khi máy liên tục báo lỗi "HIGH" dù đã thay giày mới?

Trả lời: Bạn hãy kiểm tra lại độ ẩm mặt sàn, bụi bẩn bám dưới đế giày hoặc thử kiểm tra ổ cắm tiếp địa (GND) của máy có bị hở mạch hay không.

---

14. Bài viết liên quan (Internal Link)

• Hướng dẫn xây dựng hệ thống kiểm soát ESD đạt chuẩn ANSI/ESD S20.20

• Top 5 loại giày chống tĩnh điện tốt nhất cho phòng sạch năm 2026

• Quy trình hiệu chuẩn thiết bị đo điện trở bề mặt chuẩn ISO

---

15. Kết luận và địa chỉ mua SL-031 chính hãng (CTA)

Máy kiểm tra chống tĩnh điện SL-031 là khoản đầu tư nhỏ nhưng mang lại giá trị bảo vệ to lớn cho toàn bộ dây chuyền sản xuất linh kiện điện tử đắt tiền của bạn. Việc trang bị SL-031 không chỉ giúp doanh nghiệp tuân thủ nghiêm ngặt quy trình ESD mà còn nâng cao uy tín khi đón tiếp các đối tác audit quốc tế.
